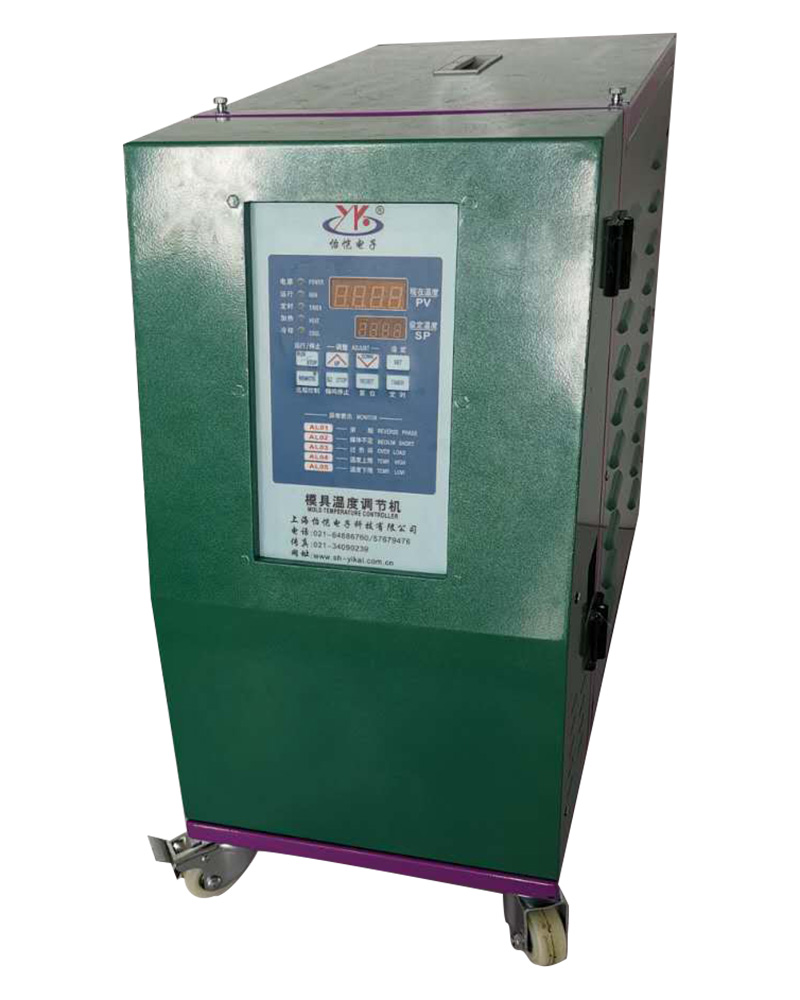

เครื่องควบคุมอุณหภูมิชนิดน้ำโซนคู่ อุณหภูมิ120℃
คุณสมบัติ
- เครื่องควบคุมอุณหภูมิชนิดน้ำโซนคู่ อุณหภูมิ120℃ นี้ ได้รับการออกแบบให้มีขนาดเล็กลงและมีอุปกรณ์หมุนเวียนขนาดกลางที่ให้ความร้อนความเย็นและความร้อนร่วมกับตัวควบคุมอุณหภูมิคู่
- ปั๊มสแตนเลสสตีลที่มีความทนทานสูงแรงดันสูงและอัตราการไหลขนาดใหญ่ใช้สำหรับรักษาอุณหภูมิของแม่พิมพ์ให้สม่ำเสมอป้องกันท่อจากการปนเปื้อนและปรับปรุงเสถียรภาพในการผลิตโดยรวม
- ท่อและข้อต่อเป็นสแตนเลส SUS304 ทั้งหมดและข้อต่อท่อทั้งหมดถูกเชื่อมอย่างแน่นหนาโดยใช้น้ำยาซีลที่อุณหภูมิสูงเพื่อยืดอายุการใช้งาน
- ตัวกลางให้ความร้อนของเครื่องควบคุมอุณหภูมิแม่พิมพ์นี้คือน้ำที่มีอุณหภูมิควบคุมสูงสุด 120 ℃
- ระบบควบคุมใช้ไมโครคอมพิวเตอร์และตัวควบคุมขั้นสูงเพื่อให้สามารถใช้งานได้หลายฟังก์ชันรวมถึงการเริ่มต้นและการปิดเครื่องจับเวลาตลอดจนการป้องกันสัญญาณเตือน โหมดควบคุม PID และวิธีการทำความร้อนแบบโซลิดสเตตรีเลย์ (SSR) แบบไม่สัมผัสทำให้สามารถควบคุมอุณหภูมิได้อย่างแม่นยำและยืดอายุการใช้งานในขณะที่อุณหภูมิจะถูกตั้งค่าและแสดงแบบดิจิทัล มีการติดตั้งตัวจับเวลามาตรฐาน (สามารถตั้งค่าได้สูงสุด 99 ชั่วโมง 59 นาที)
- สามารถเพิ่มสัญญาณเตือนลงในเครื่องฉีดพลาสติกได้ เมื่ออุปกรณ์ได้รับสัญญาณเตือนอุปกรณ์จะหยุดโดยอัตโนมัติดังนั้นจึงป้องกันไม่ให้วัสดุเหลือทิ้ง
- สวิตช์ไฟหลักมีฟังก์ชั่นการป้องกันการสูญเสียเฟสการกลับเฟสการโอเวอร์โหลดความไม่สมดุลของกระแสและการรั่วไหลของกระแส เมื่อ SSR เสียหายหรือลัดวงจรสวิตช์ไฟหลักจะตัดการเชื่อมต่อโดยอัตโนมัติเพื่อป้องกันเครื่องทำความร้อน
- เมื่อความแตกต่างของอุณหภูมิระหว่างน้ำหมุนเวียนและน้ำจ่ายเกิน 30 ℃สามารถตั้งค่าแรงดันน้ำให้สูงกว่า 0.1Mpa เพื่อรักษาอุณหภูมิที่ควบคุมได้
- เมื่อถ้าท่อปั๊มน้ำแตกและเครื่องทำความร้อนจะหยุดโดยอัตโนมัติเพื่อป้องกันการบาดเจ็บและความเสียหายของเครื่องทำความร้อน
สัญญาณเตือนและการป้องกัน
- สัญญาณเตือนการกลับเฟส
- สัญญาณเตือนการขาดแคลนสื่อความร้อน (น้ำมัน)
- สัญญาณเตือนเกิน
- สัญญาณเตือนอุณหภูมิสูงและระบบป้องกันการสะดุดอัตโนมัติ
- สัญญาณเตือนอุณหภูมิต่ำ
ข้อกำหนดทางเทคนิค
| รุ่น | YK-2HW120-6KW | YK-2HW120-9KW | YK-2HW120-18KW | YK-2HW120-24KW |
| สื่อความร้อน | น้ำ |
| อุณหภูมิในการทำงาน | สูงสุด 120℃ |
| โหมดควบคุม | การควบคุม PID |
| กำลังท่อความร้อน（KW） | 6*2 | 9*2 | 9*2 | 24*2 |
| ปั๊มน้ำ | กำลังมอเตอร์ (KW) | 0.55*2 | 0.75*2 | 1.5*2 | 2.2*2 |
| ความดันสูงสุด (MPa) | 0.35 | 0.36 4 | 0.37 | 0.45 |
| การไหลสูงสุด (Lr/min) | 68*2 | 133*2 | 185*2 | 266*2 |
| วิธีการทำความเย็น | ระบายความร้อนโดยตรง 9 12 12 12 20 |
| เส้นผ่านศูนย์กลางท่อ | ท่อน้ำร้อนที่ไหลเวียน | 3/8(10A)*2 วงจร *2 | 3/8(10A)*4 วงจร *2 | 3/8(10A)*8 วงจร *2 | 3/8(10A)*12 วงจร*2 |
| ท่อน้ำหล่อเย็น | 1/2 นิ้ว (DN 15mm) | 3/4 นิ้ว (DN 20 mm) | 1 นิ้ว |
| แหล่งจ่ายไฟ | AC200V±10%/60(50)Hz 3P AC220V±10%,50/60Hz 3P AC/380V/415V/50Hz 3P |
| กำลังไฟทั้งหมด (KVA) | 13.1 | 19.5 | 26.2 | 51 | 52.4 |
| การไหลของน้ำหล่อเย็น (L/Min) | ≥5 | ≥15 | ≥25 | ≥45 |
| แรงดันน้ำหล่อเย็น (MPa) | 0.1-0.5 |
| ขนาด (ยาวxกว้างxสูง) (mm) | 600*460*605 | 600*460*605 | 630*500*640 | 630*500*710 |
| น้ำหนัก (Kg) | 128 | 148 | 207 | 275 |
เมื่ออุณหภูมิที่แตกต่างระหว่างน้ำที่ไหลเวียนและประปาเกินอุณหภูมิ 30 ℃, แรงดันน้ำที่สามารถตั้งค่าดังกล่าวข้างต้น 0.1MPa เพื่อรักษาเสถียรภาพการควบคุมอุณหภูมิ
