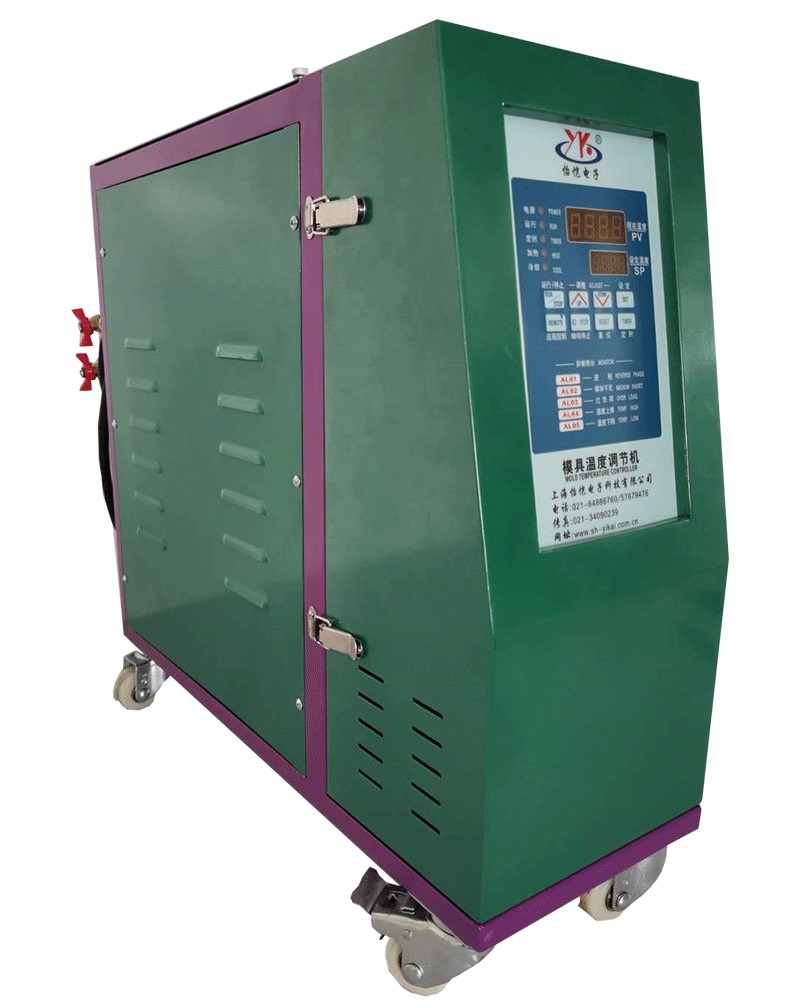

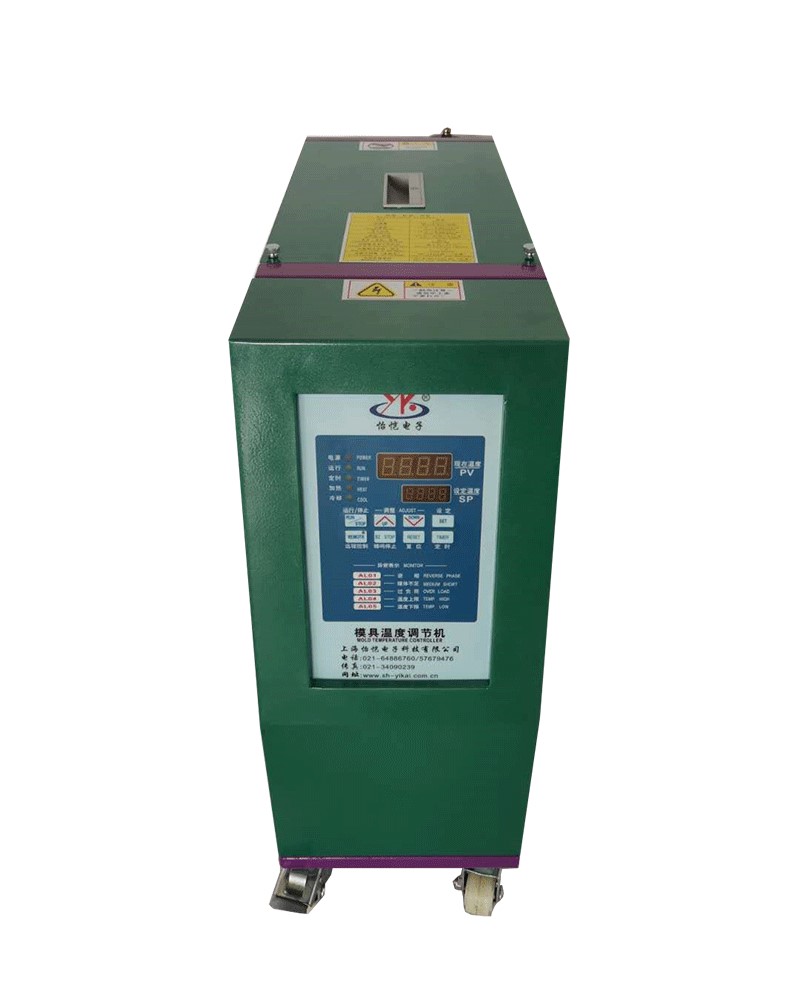

เครื่องควบคุมอุณหภูมิแม่พิมพ์ชนิดน้ำโซนเดี่ยว อุณหภูมิ120℃
คุณสมบัติ
- เครื่องควบคุมอุณหภูมิแม่พิมพ์นี้รวมอุปกรณ์หมุนเวียนความร้อนความเย็นและความร้อนและตัวควบคุมอุณหภูมิไว้ในอุปกรณ์เดียวด้วยการออกแบบที่คล่องตัวและมีขนาดเล็ก

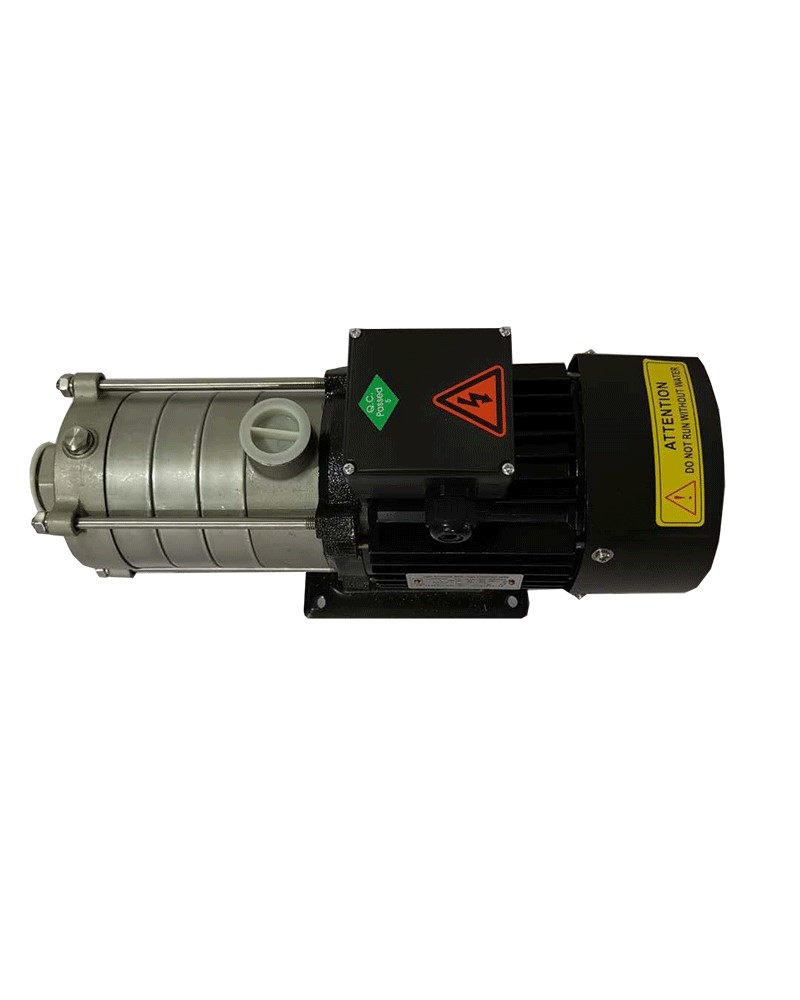

- ปั๊มสแตนเลสแรงดันสูงและอัตราการไหลขนาดใหญ่ทนต่อการกัดกร่อนสนิมและการปนเปื้อนและเมื่อจับคู่กับความทนทานเป็นพิเศษจะใช้เพื่อรักษาอุณหภูมิของแม่พิมพ์ให้สม่ำเสมอและปรับปรุงเสถียรภาพในการผลิต

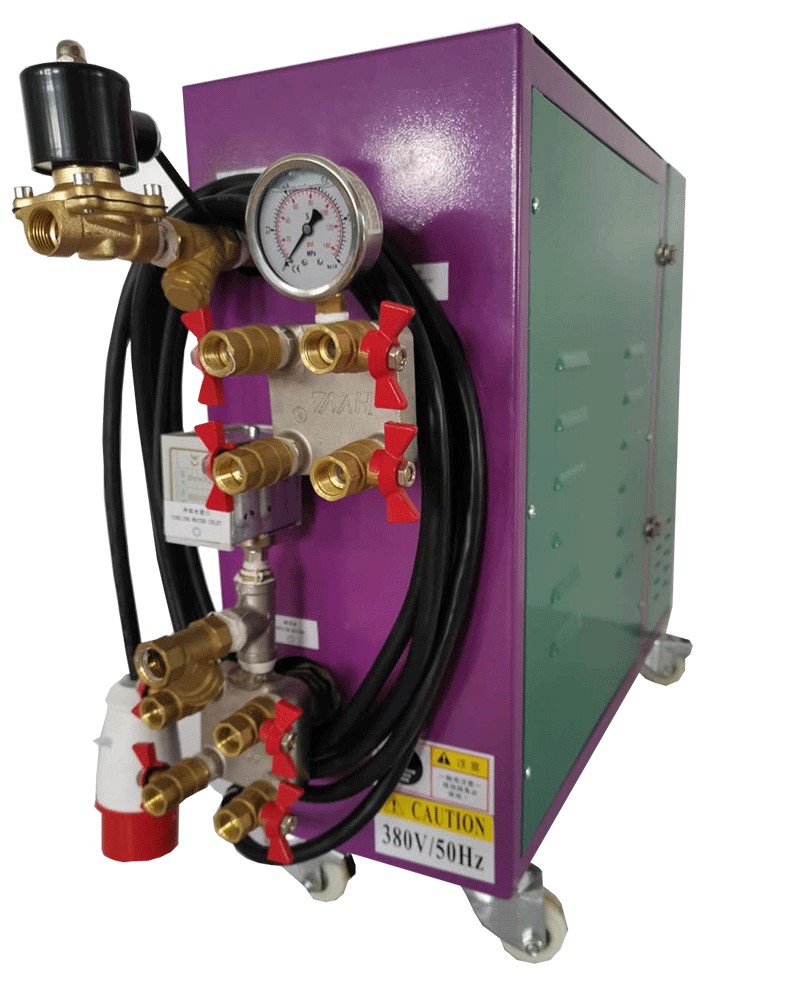

- ท่อและอุปกรณ์สแตนเลส SUS304: ข้อต่อท่อทั้งหมดถูกปิดผนึกอย่างแน่นหนาโดยใช้สารเคลือบหลุมร่องฟันที่มีอุณหภูมิสูงเพื่อยืดอายุการใช้งาน.
- สื่อความร้อนของชุดควบคุมอุณหภูมินี้คือน้ำที่มีอุณหภูมิควบคุมสูงสุด 120 ℃

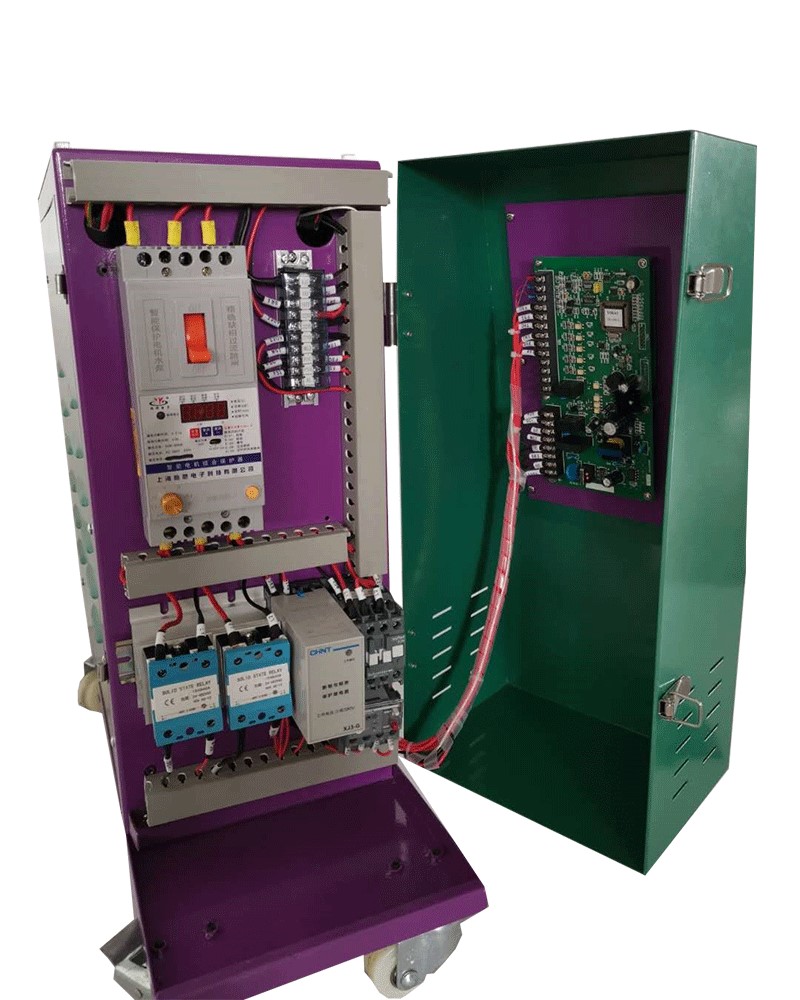

- ระบบควบคุมใช้ไมโครคอมพิวเตอร์และตัวควบคุมขั้นสูงเพื่อให้สามารถใช้งานฟังก์ชันต่างๆได้มากมายรวมถึงการตั้งเวลาเริ่มต้นและการปิดเครื่องและสัญญาณเตือนต่างๆ โหมดควบคุม PID และวิธีการทำความร้อนแบบโซลิดสเตตรีเลย์ (SSR) ใช้เพื่อให้ได้การควบคุมอุณหภูมิที่แม่นยำและยืดอายุการใช้งาน อุณหภูมิถูกตั้งค่าและแสดงในรูปแบบดิจิทัล มีการติดตั้งตัวจับเวลามาตรฐาน (สูงสุด 99 ชั่วโมง 59 นาที)
- มีสัญญาณเตือนบนเครื่องฉีดพลาสติก เมื่อเครื่องได้รับสัญญาณเตือนเครื่องจะหยุดทำงานโดยอัตโนมัติซึ่งจะช่วยลดการสิ้นเปลืองวัสดุ
- สวิตช์ไฟหลักมีฟังก์ชั่นป้องกันการสูญเสียเฟสการโอเวอร์โหลดความไม่สมดุลของกระแสและการรั่วไหลของกระแสไฟฟ้า เมื่อ SSR เสียหายหรือลัดวงจรสวิตช์ไฟหลักจะเคลื่อนที่โดยอัตโนมัติเพื่อป้องกันเครื่องทำความร้อน
- เมื่อความแตกต่างของอุณหภูมิระหว่างน้ำหมุนเวียนและน้ำจ่ายเกิน 30 ℃สามารถตั้งค่าแรงดันน้ำให้สูงกว่า 0.1Mpa เพื่อรักษาอุณหภูมิที่ควบคุมได้
- เมื่อท่อแตกปั๊มน้ำและเครื่องทำความร้อนจะหยุดโดยอัตโนมัติเพื่อป้องกันการบาดเจ็บส่วนบุคคลและความเสียหายของเครื่องทำความร้อน
สัญญาณเตือนและการป้องกัน
- สัญญาณเตือนการสูญเสียเฟส
- สัญญาณเตือนการกลับเฟส
- สัญญาณเตือนการขาดแคลนสื่อความร้อน (น้ำ)
- สัญญาณเตือนเกิน
- สัญญาณเตือนอุณหภูมิสูงและระบบป้องกันการสะดุดอัตโนมัติ
- สัญญาณเตือนอุณหภูมิต่ำ
ข้อกำหนดทางเทคนิค
| รุ่น | YK-1HW120-6KW | YK-1HW120-9KW | YK-1HW120-18KW | YK-1HW120-24KW |
| สื่อความร้อน | น้ำ |
| อุณหภูมิในการทำงาน | 120℃ สูงสุด |
| โหมดควบคุม | ควบคุมด้วย PID |
| กำลังท่อความร้อน (KW)(200V380V/415V) | 6 | 9 | 12 | 24 |
| ปั๊มน้ำ | กำลังมอเตอร์(KW) | 0.55 | 0.75 | 1.5 | 2.4 |
| ความดันสูงสุด (MPa) | 0.35 | 0.36 4 | 0.37 | 0.45 |
| การไหลสูงสุด (Lr/min) | 68 | 133 | 185 | 266 |
| วิธีการทำความเย็น | ระบายความร้อนโดยตรง 9 12 12 12 20 |
| เส้นผ่านศูนย์กลางท่อ | ท่อหมุนเวียนน้ำร้อน | 3/8(10A) ×2 วงจร | 3/8(10A) ×4 วงจร | 3/8(10A) ×8 วงจร | 3/8(10A) ×12 วงจร |
| ท่อน้ำหล่อเย็น | นิ้ว (DN 15mm)1/2 | นิ้ว (DN 20 mm)3/4 | 1 นิ้ว |
| แหล่งจ่ายไฟ | AC200V±10%/60(50) Hz 3P AC220V±10%,50/60Hz 3P AC/380V/415V/50Hz 3P |
| กำลังไฟทั้งหมด(KVA) | 6.55 | 9.75 | 19.5 | 26.4 |
| การไหลของน้ำหล่อเย็น (L/Min) | ≥5 | ≥15 | ≥25 | ≥45 |
| แรงดันน้ำหล่อเย็น (MPa) | 0.1-0.5 |
| ขนาด ยาวxกว้างxสูง (mm) | 600*235*605 | 600*235*605 | 635*235*640 | 630*300*870 |
| น้ำหนัก(Kg) | 65 | 75 | 105 | 140 |
เมื่อความแตกต่างของอุณหภูมิระหว่างน้ำหมุนเวียนและน้ำประปาเกิน 30 ℃สามารถตั้งค่าแรงดันน้ำให้สูงกว่า 0.1Mpa เพื่อรักษาอุณหภูมิที่ควบคุมได้
ทุกรุ่นที่แสดงข้างต้นเป็นชุดควบคุมอุณหภูมิน้ำ Yikai 120 ℃มาตรฐาน มีตัวเลือกที่กำหนดเองตามคำขอเพื่อตอบสนองความต้องการของลูกค้า
